マグネチックループアンテナ

エレメント材はクーラーの配管用パイプです。
外形寸法は直径16ｍｍの銅管

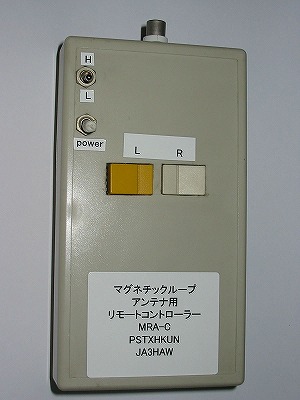

リモートコントローラーは単3電池6本で駆動

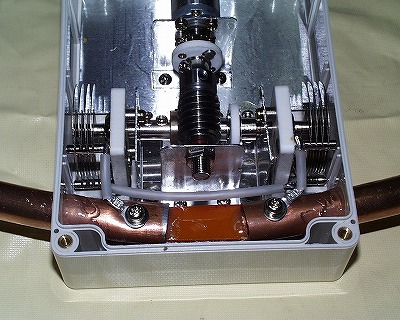

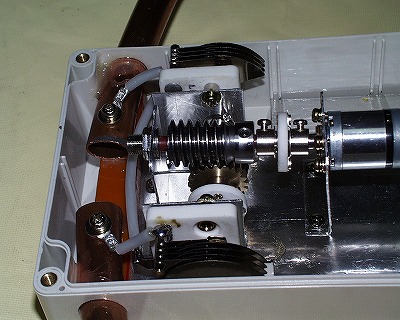

バリコン駆動部分の写真です。バリコンは50ＰＦ×2シリーズにつなぎウォームギァと絶縁して取り付け又、モーターとも絶縁しています。エレメントとの配線もバランス良く配線することが大事です。電線は高圧電線で『ネオン線』と呼ばれる特殊な電線を使用します。

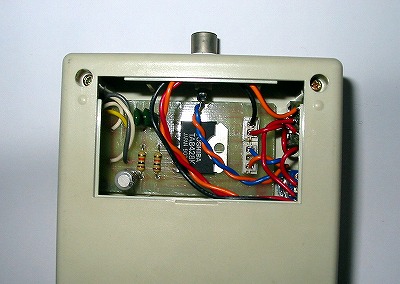

コントローラー内部基盤
